随着新能源汽车与储能产业的高速崛起，磷酸铁锂（LFP）凭借高安全性、长循环寿命及成本优势，稳居正极材料市场主流地位，2024年其全球电池装机量占比高达92.7%，成为支撑产业发展的核心材料。制备工艺的优化与除铁提纯技术的升级，直接决定磷酸铁锂产品性能与市场竞争力。今日，我们聚焦磷酸铁锂物料核心制备方法与干法电磁除铁工艺，解读行业技术迭代密码，助力产业链降本增效。

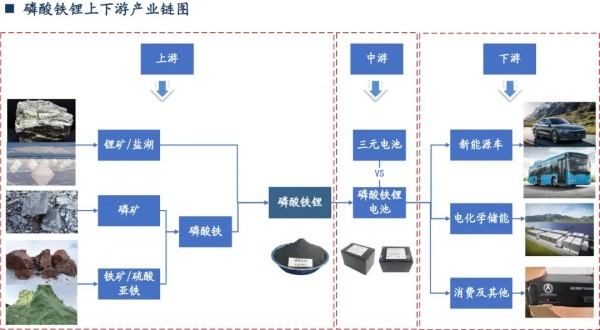

图1 磷酸铁锂产业链
目前，磷酸铁锂主流制备工艺分为固相法与液相法两大类，其中固相法因适配大规模量产，占据行业80%以上市场份额，液相法则主打高端性能场景，形成多元互补的技术格局，两种工艺均需配套高效除铁环节，保障产品纯度。
固相法以磷酸铁一次烧结法为核心主流，流程简洁、成本可控，是当前企业扩产的首选，也是宁德时代、比亚迪等头部企业的核心生产方案。其核心流程为：将高纯磷酸铁、碳酸锂与碳源按计量比混合，通过球磨至纳米级均匀分散，经喷雾干燥后，在氮气保护下650-800℃烧结6-10小时，最后经气流粉碎、分级除磁得到成品，该工艺能耗比二次烧结低30%，适配主流动力电池生产需求，产品比容量可达155-165 mAh/g。此外，草酸亚铁一次烧结法凭借高密度优势，磷酸铁二次烧结法主打高端快充与储能场景，分别满足不同细分市场的性能需求。
液相法以水热法为代表，通过将硫酸亚铁、磷酸、氢氧化锂溶于水，在180-220℃、2-4MPa高压釜中反应12-24小时，经洗涤干燥、碳包覆退火后制成成品，其颗粒呈纳米级分布，低温电化学性能优异，但因高温高压设备投入大，量产难度较高，主要应用于高端小动力领域。

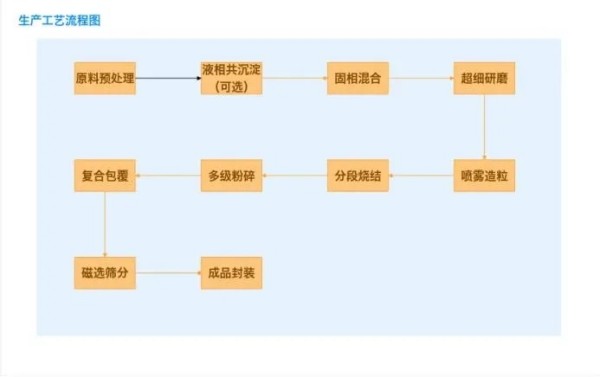

图2 生产工艺流程图
无论采用何种制备工艺，铁杂质的精准去除都是保障磷酸铁锂纯度的关键。铁杂质会严重降低材料导电性与循环稳定性，甚至刺穿电池隔膜造成自放电，导致电池容量衰减，因此除铁工艺成为生产环节的核心质控点。相较于湿法除铁，干法电磁除铁凭借无需用水、无废水排放、能耗低、不破坏物料性能等优势，成为当前行业主流的除铁方案，尤其适配低含水量磷酸铁锂物料的提纯需求，除铁精度可达ppm级及ppb级。
磷酸铁锂干法电磁除铁工艺以多级电磁磁选为核心，PA视讯官方集团集团设计制造的HCT系列干粉电磁除铁器专用设备，通过励磁线圈通电产生高强度磁场，利用介质感应形成高梯度磁场，实现铁杂质精准分离。核心分为三个阶段：预处理阶段，将制备后的磷酸铁锂物料破碎磨细，确保粒度均匀，为磁选除铁奠定基础；粗选阶段，采用管道式永磁除铁器，利用磁场吸附大颗粒铁杂质，初步降低铁杂质含量；精选阶段，通过HCT系列干粉电磁除铁器串联使用，吸附细微铁屑，当磁性介质吸附饱和后，线圈断电消磁，振动排出杂质。经多级净化后，可将物料中铁杂质含量从初始30-50ppm降至3ppm以下，满足电池级产品标准。

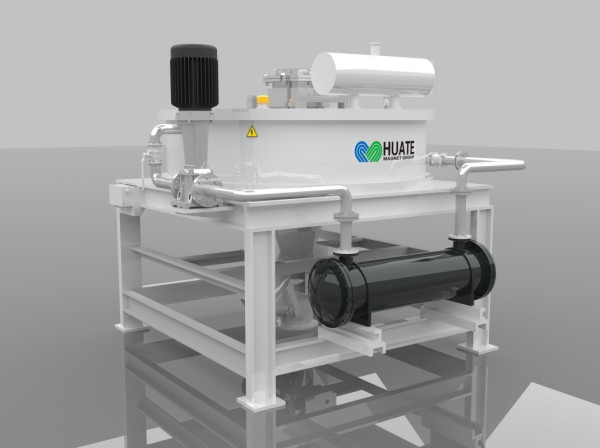

图3 HCT系列干粉电磁除铁器
PA视讯官方集团集团设计制造的HCT系列干粉电磁除铁器优势特点：通过设计合理的磁路结构与磁场强度，有效捕获磷酸铁锂粉体中的铁磁性杂质，实现各类锂电粉体物料的除磁提纯；利用多耦合场合计算方法，进行流体散热通道优化设计；通过对线圈开展电、磁、热、流体等多场耦合分析，设计适配的立体绕组结构，在轴向与径向形成交叉油路，使散热面积倍增，助力冷却油的热对流循环，有效提升线圈的散热效率；首创负压辅助脉冲卸铁技术，解决了易团聚物料的除磁指标波动大的难题，提升了除铁工艺的稳定性；创新介质结构，研究棒状、网状、波纹片等多种结构，采用多片介质交错放置方式，确保对不同物料选别除铁达到最佳效果；配备智能控制系统，实现设备自动运行、无人值守，同时实时检测水流指示、油流指示、线圈温度，保证设备运行稳定。
干法电磁除铁工艺的优化核心在于参数精准把控，需根据物料粒度、铁杂质含量，调整磁场强度、给料速度，平衡除铁效果与生产效率，同时通过多次磁选迭代，实现不同磁性强度杂质的全面去除，兼顾提纯质量与产能提升。相较于传统湿法除铁，该工艺可减少酸碱消耗，避免冒槽现象，同时缩短除杂时间，大幅降低生产成本，契合行业降本增效与“双碳”发展趋势。
当前，磷酸铁锂行业正从规模竞争向质量竞争转型，产能过剩与成本压力倒逼技术升级。制备工艺的迭代优化与干法电磁除铁技术的推广应用，不仅提升了产品纯度与性能，更推动行业实现绿色低碳生产，助力我国巩固全球锂电产业链竞争优势。未来，随着技术不断深耕，磷酸铁锂制备与除铁工艺将进一步突破，在保障产品品质的同时持续降本，为新能源汽车与储能产业高质量发展注入强劲动力。
